Станочный парк
Раздел «Станочный парк» нашего предприятия — это современная база оборудования, позволяющая эффективно решать задачи серийной и единичной обработки металла на высокоточном уровне.
В парке представлены токарные, фрезерные и универсальные станки, в том числе современные модели с ЧПУ от ведущих мировых производителей, реализующие сложные технологические операции с гарантией качества. Вся техника регулярно проходит сервисное обслуживание и обновление для поддержания максимального производственного потенциала и безопасности.
Благодаря широкому спектру оборудования обеспечивается гибкость, высокая точность и оперативность выполнения заказов любой сложности — от типовых изделий до индивидуальных инженерных решений.

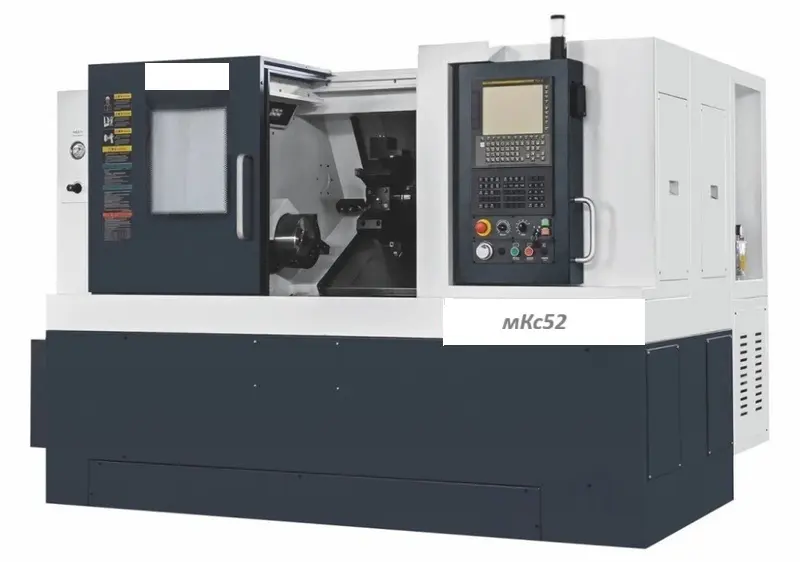

Токарный станок с ЧПУ TCK52/HCK52
| Характеристика | Значение |
|---|---|
| Макс. диаметр обработки над станиной | 560 мм |
| Макс. диаметр над суппортом | 300–380 мм |
| Макс. длина обработки | 400–500 мм |
| Диаметр прутка | 52–55 мм |
| Диаметр шпиндельного отверстия | 65–66 мм |
| Тип патрона | A2-6, гидравлический, 8–10″ |
| Мощность шпинделя | 11–15 кВт |
| Обороты шпинделя | 50–4200 об/мин |
| Ходы по осям X/Z | X — 270 мм; Z — 610 мм |
| Быстрый ход осей | 20–30 м/мин |
| Инстр. револьверная головка | 8–12 позиций, Ø32/40 мм |
| Точность позиционирования | ±0,010 мм |
| Пиноль задней бабки | Ход 80 мм, конус MT5, макс. вес детали до 500 кг |
| Габариты (Д×Ш×В) | 2580×1890×1720 мм |
| Масса | ~3600 кг |
1
Токарный станок 1К62
| Характеристика | Значение (1К62) |
|---|---|
| Макс. диаметр обработки над станиной | 400 мм |
| Макс. диаметр над суппортом | 220 мм |
| Расстояние между центрами | 1000 или 1500 мм |
| Диаметр проходного отверстия шпинделя | 55 мм |
| Тип внутреннего конуса шпинделя | Морзе 6 |
| Тип патрона | 3- или 4-кулачковый, 250–400 мм |
| Макс. вес детали в центрах | до 1300 кг |
| Макс. вес детали в патроне | 300 кг |
| Мощность главного двигателя | 10 кВт |
| Частота вращения шпинделя | 12,5–2000 об/мин (23 скорости) |
| Количество подач | 42 продольных, 42 поперечных |
| Размеры (Д×Ш×В) | 2812/3200 × 1166 × 1324 мм |
| Масса | около 3000 кг |
| Точность | группа «Н» по ГОСТ 8-82 |
2

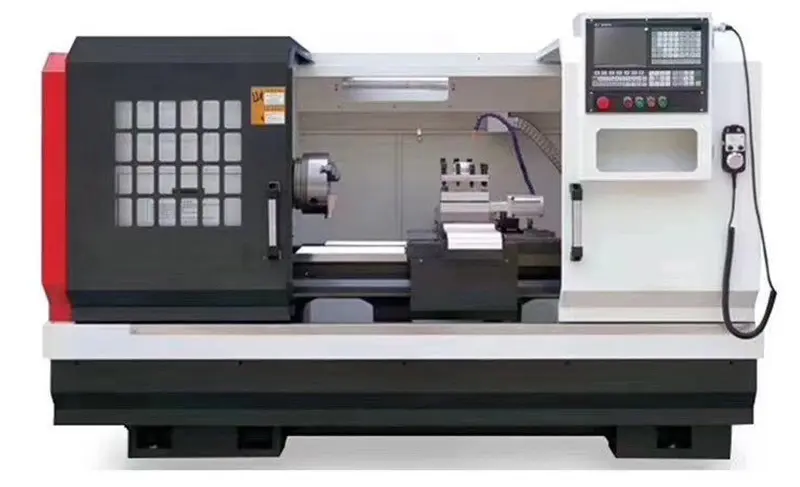

Токарный станок с ЧПУ GSK/CK6140
| Характеристика | Значение |
|---|---|
| Макс. диаметр обработки над станиной | 400–500 мм |
| Макс. диаметр над суппортом | 210–300 мм |
| Макс. длина обработки | 750–1500 мм (зависит от модификации) |
| Диаметр проходного отверстия шпинделя | 52–80 мм |
| Тип патрона | гидравлический, 3 или 4 кулачка, диаметр 200–250 мм |
| Мощность главного двигателя | 5,5–11 кВт |
| Частота вращения шпинделя | 50–2000 об/мин |
| Точность позиционирования | ±0,010 мм |
| Количество инструментов | 4–8 (полуавтоматическая смена) |
| Перемещения по осям X/Z | X — 220–320 мм; Z — 750–1500 мм |
| Масса | 1800–2800 кг |
| Габариты (Д×Ш×В) | ~2200×1400×1600 мм |
3

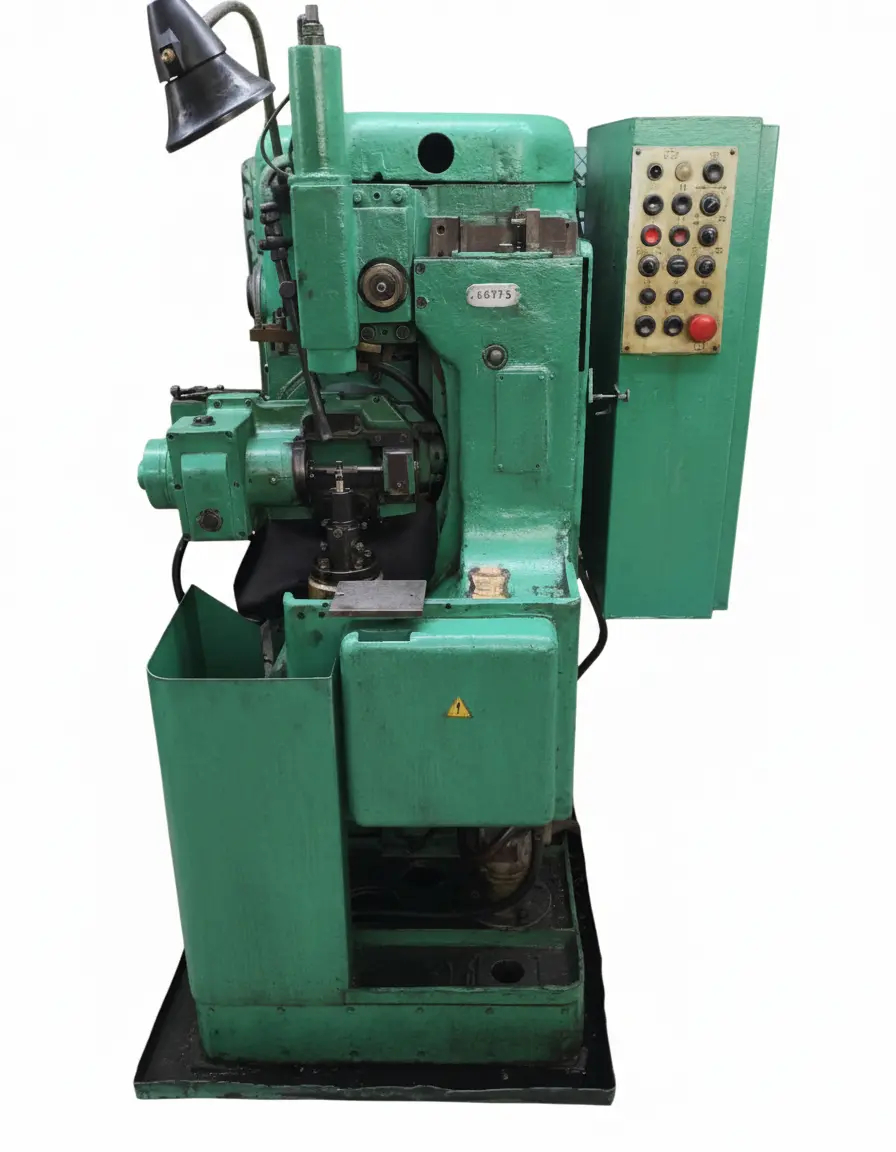

Фрезерный станок 5К301П
- Наибольший диаметр обрабатываемых зубчатых колес, мм, не менее 125
- Наибольший модуль обрабатываемых зубчатых колес по СТ СЭВ 310-76, мм, не менее 2,5
- Наибольший угол наклона зубьев обрабатываемых колес, град, не менее +/– 45
| Характеристика | Значение |
|---|---|
| Наибольший диаметр нарезаемых колес | 125 мм |
| Наименьший диаметр нарезаемого колеса | 10 мм |
| Наибольшая длина нарезаемого зуба | 100 мм (прямозубые и косозубые до 30°) |
| Максимальный угол наклона зубьев | 45° |
| Число нарезаемых зубьев | 8–240 |
| Наибольший модуль | 2,5 мм |
| Диаметр червячной фрезы | до 100 мм |
| Длина червячной фрезы | до 90 мм |
| Частота вращения фрезы | 100–500 об/мин |
| Осевая подача стола | 0,35–45 мм/мин |
| Радиальная подача фрезерной стойки | 0,4–60 мм/мин |
| Тангенциальная подача каретки | 0,18–16 мм/мин |
| Ход фрезы вдоль оси | 40 мм |
| Скорость перемещения стола (ускоренная) | 0,325 м/мин |
| Скорость перемещения суппорта (ускор.) | 2 м/мин |
| Габариты (Д×Ш×В) | 2225 × 1275 × 1220 мм |
| Масса | 1268 кг |
| Мощность главного двигателя | 2,2 кВт |
| Мощность двигателя гидравлики | 1,5 кВт |
4

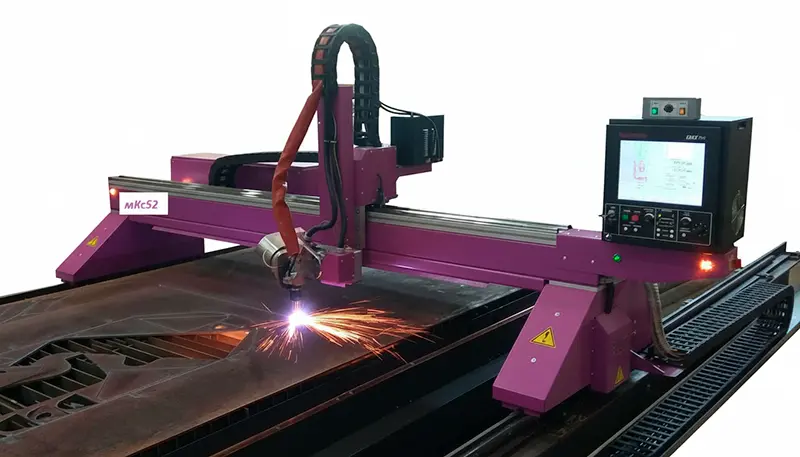

Плазменный станок с ЧПУ
Hypertherm EDGE Pro Gantry
| Характеристика | Значение/Параметр |
|---|---|
| Тип станка | CNC портальный плазменный резак (gantry) |
| Область применения | Деликатная и быстрая резка листового металла |
| Система ЧПУ | Hypertherm EDGE Pro (Phoenix) |
| Рабочая ширина стола | 1600 – 3000 мм (настраивается) |
| Рабочая длина стола | 3000 – 12000 мм (настраивается) |
| Макс. толщина резки | до 75 мм (MAXPRO200), стандарт 20–32 мм |
| Скорость резки | до 9000 мм/мин |
| Мощность источника плазмы | от 60 до 200 кВт (в зависимости от конфигурации) |
| Конструкция портала | Усиленный сварной портал |
| Приводы | Panasonic/Siemens AC servo, двойной привод по Y |
| Контроллер THC | ArcGlide автомат. слежение по высоте |
| Охлаждение корпуса/электроники | Воздушное, защищено от пыли |
| Интерфейс/программирование | До 1 ГБ памяти, USB, LAN, DXF импорт |
| Габариты | зависят от версии; пример 4000×2400×1800 мм |
| Вес | 2–4 т |
| Опции | Автоматический привод, вытяжка, трубная резка, True Hole технология |
